純粹製作魚缸分享

～小弟的胡搞瞎搞～

2021.11.18紀錄-百花齊放

2021.07.01紀錄-新居落成

2018-設計計算
-流量、流速、停電底缸容納上缸倒流水量、動態水量平衡、主缸、底缸、泵選用、蛋白機高度、上下溢流、溢流板開孔、玻璃開孔、玻璃隔板、玻璃邊條、耐壓、玻璃棒m/m、鋼架、耐重

2019-執行玻璃黏合
-詢價買材料、玻璃、玻璃棒；黏主缸、黏底缸、黏玻璃邊條、壓玻璃棒

2021-執行白鐵缸架
-白鐵缸架3T50、25mm方管
-配電110v
-延長線架接
-遮陽布設置
-缸架支撐板



[Sunkist]

更新魚缸進度

6/5黏石頭：

6/10做好後 泡水將溶於水的物質排掉

6/14泡水1～2天後、取出沖洗晾乾、將魚缸水抽出、塑鋼土補基座接合處較脆弱的地方

6/17兩座造景入缸

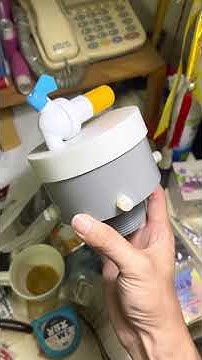

6/22可調式落水聲消音管製作

相關資訊：（原創，因為論壇有整理過，如有大大知道誰才是原創，在告知小弟，謝謝）
https://www.ph84.idv.tw/forum/threads/78659/

原理：落水吸入之空氣敲擊聲，導向消音器進氣。
搭載 ：
1.電子用塑膠螺絲/母Ø6x30L mm
2.RO淨水壓力桶球閥2分
3.空壓專用消音器2分
4.水電行4”薄管&管帽
5.矽膠packing

2021年6月25日

引用資訊：https://www.ph84.idv.tw/forum/threads/78659/

youtube.com

因為DIY的部分快結束了，之後要開始養生物，鑑於此將文整理至魚缸分享版。



[Everyheart76]

請問用excel算溢流板流量、水位高度。驗證後結果跟實際上有落差嗎？



[odie0315]

3年作缸!!!
真的猛!!
那些計算公式更猛，完全看不懂，不像地球上的文字



[Sunkist]

請問用excel算溢流板流量、水位高度。驗證後結果跟實際上有落差嗎？

您好 目前停工一陣子了 不知當初水位 但目前可以知道的是最高水位跟當初設計時算的蠻接近的。

當初算2.67cm,實際2.5～2.6cm

逆流時 底缸不會滿出來



[Sunkist]

3年作缸!!!
真的猛!!
那些計算公式更猛，完全看不懂，不像地球上的文字

小弟是輪班工作 有時候拖著拖著就一年過去了 現在回想起來我也蠻吃驚的

以前的算法 看了還要想一下才知道我當初在想什麼 哈哈哈



[Everyheart76]

雖然看不懂，但是覺得厲害！



[Sunkist]

雖然看不懂，但是覺得厲害！

謝謝你 ，我是以上缸停電的時候若沒裝止逆閥，水會倒抽，抽到溢流的位子則不在倒抽當基準點0，兩台泵一起打的時候會從溢流位0往上升到2.6公分高



[Sunkist]

7/16魚缸進度更新

1.魚缸暫時養菌中。

2. 201W_LED燈具製作。
回想起之前動手做燈也五年前的事了…
這咖魚缸弄好後，想說乾脆一併把燈具修改

五年前DIY文章:

https://www.ph84.idv.tw/forum/threads/288366/

當時漁友們給了小弟不少建議，心一橫決定打掉從練，以下開始重練歷程….看圖說故事唄～


變電盒外觀與內部佈滿灰塵，風扇網生鏽

變電盒拆解

變電盒設計

變電盒換殼、新增一個22顆_3瓦LED變壓器
殼內焊接採用快拆式（沒焊死）、變更為12cm風扇、變更總電線（耐更高電流）、新增1分4快接-已完工

LED本體拆解

燈珠組裝，燈珠與鋁基板採用新cool master 散熱膏，鋁基板與鋁擠間用新cool master及硅酮導熱膠上邊固定，因為硅酮膠整個黏固定超難拆，散熱係數也不佳

根據自己設計圖配線

星星點燈_test

待續….



[Wheatsake]

太神啦～～～DIY大師



[Sunkist]

太神啦～～～DIY大師

哈哈 不敢當 大家互相學習 只為更開心的養魚



[Sunkist]

7/23 更新進度

電燈變更項目： 2015 v.s. 2021

1_ 容器 塑膠硬盒 防火盒_安全 up

2_ 變電盒風扇 5x5 12x12_散熱 up

3_ 總匯流電線 2x0.75 2x1.25 耐電流12A up

4_ 47顆LED(141W) 67顆LED(201W) 亮度 up

5_ 透鏡 60度 90度 混色 up

6_ 燈色 規則排列 三角陣列、ㄑ形緊密 混色 up

7_ 12x12本體進風扇*2 本體雙門進出風扇*4 散熱 佳 LED壽命 up

27度冷氣房運作90分鐘平均溫度：38.8 °C
波長395~500nm、520nm、660nm



[godlai]

好詳細的手稿但是字有點小
感謝純的分享 有機會也來DIY 小型的
